詳細描述
機座：由機座體、尾輪、尾輪軸、軸承座、張緊裝置、插門和進料斗零部件構成.進料斗安裝位置根據工藝設計要求，可設置為機座上的順向進料端或逆向進料端。機座兩端各有一排料插門，打開插門可清除機座內殘留物。張緊裝置用來調整畚斗帶的松緊度和糾正跑偏現象，本系列提升機獨特設計的張緊系統具有結構簡單，高效方便的優點。畚斗：畚斗是提升機用來盛料的零件，一般由薄鋼板經沖壓，鉚接或焊接制成。也可采用工程塑料制成畚斗，它質輕耐磨，可以減少動力消耗，避免因鐵制畚斗同機筒等金屬構件撞擊而產生火花引起粉塵爆炸事故。畚斗的形式一般分深型、淺型或無底畚斗三種。
畚斗帶：畚斗帶用來安裝畚斗的主要構件。通常采用不加覆蓋層的帆布帶或加覆蓋層的橡膠帶。畚斗帶的連接法有三種:搭接、角接和平接、搭接時要注意應使接頭順著帶子的運動方向。

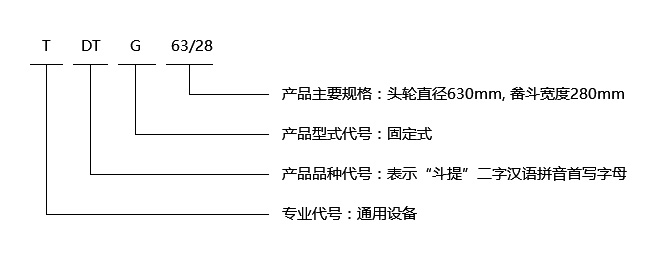

型號含義和技術參數：
|
技術參數
型號
|
頭輪直徑 mm |
畚斗規格寬度*凸度 |
頭輪轉速 rpm |
線速 m/s |
畚斗間距 mm |
產量 t/h |
畚斗帶寬 mm |
最大提升高度m |
|---|---|---|---|---|---|---|---|---|
| TDTG40/13 | 400 | 130*140 | 80 | 1.5 | 200-350 | 5-8 | 150 | 25 |
| TDTG40/18 | 400 | 180*140 | 80 | 1.5 | 200-350 | 10 | 200 | 25 |
| TDTG40/23 | 400 | 230*140 | 80 | 1.5 | 200-350 | 15-20 | 250 | 25 |
| TDTG40/28 | 400 | 280*140 | 80 | 1.5 | 200-350 | 27 | 300 | 30 |
| TDTG50/28 | 500 | 280*140 | 90 | 2.2 | 300-400 | 30 | 300 | 30 |
| TDTG63/28 | 630 | 280*160 | 70 | 2.3 | 300-400 | 50 | 300 | 40 |
常見故障原因及排除方法：
| 序號 | 故障現象 | 故障原因 | 排除方法 |
|---|---|---|---|
| 1 | 堵塞嚴重 |
|
|
| 2 | 輸送量降低 |
|
|
| 3 | 回料過多 |
|
|
| 4 | 機殼磨損嚴重，動車消耗大 |
|
|
| 5 | 提升機跑灰 |
|
|
